Zaciski wyjść programowalnych falowników NE-S1
Korzystanie z zacisków wyjść programowalnych — zacisk [11] i zacisk przekaźnikowy
Podłączanie do sterownika programowalnego (PLC) — zacisk wyjścia programowalnego
Sygnał uruchomienia
Po wybraniu sygnału uruchomienia [RUN] jako zacisku wyjścia programowalnego falownik wyśle sygnał do tego zacisku po przełączeniu do trybu uruchomienia. Wyjściowy układ logiczny jest aktywny przy niskim poziomie sygnału i ma typ otwartego kolektora (przełączony na uziemienie).
|
Kod opcji |
Symbol zacisku |
Nazwa funkcji | Stan | Opis |
| 00 | RUN | Sygnał pracy | WŁ. | Po przełączeniu falownika do trybu uruchomienia |
| WYŁ. | Po przełączeniu falownika do trybu zatrzymania | |||
| Zacisk do przypisania | 11, AL0-AL2 | Wymagane ustawienia 1 (brak) | ||
|

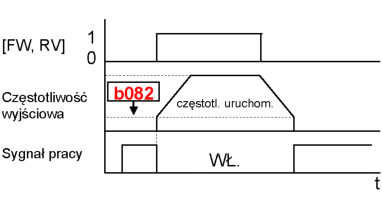

Uwagi: • Falownik wyśle sygnał [RUN], jeżeli wartość na wyjściu falownika zostanie przekroczona częstotliwość uruchomienia określona przez parametr b082. Częstotliwość uruchomienia to początkowa częstotliwość wyjściowa falownika po jego włączeniu. • Przykładowy obwód zacisku [11] zasila cewkę przekaźnika. Należy pamiętać o zastosowaniu diody, aby zapobiec ujemnemu impulsowi przy wyłączeniu wytworzonemu przez cewkę po uszkodzeniu tranzystora wyjściowego falownika. |
||||
Sygnały osiągnięcia częstotliwości
Grupa wyjść sygnałów osiągnięcia częstotliwości ułatwia koordynację systemów zewnętrznych za pomocą profilu bieżącej prędkości falownika. Jak sama nazwa wskazuje, wyjście [FA1] jest WŁĄCZANE wówczas, gdy zostanie osiągnięta standardowa skonfigurowana częstotliwość wyjściowa (parametr F00l). We wszystkich przejściach stosuje się histerezę, aby uniknąć drgań wyjściowych, jeżeli częstotliwość wyjściowa jest bliska jednego z progów.
Kilka funkcji jest związanych z sygnałem osiągnięcia częstotliwości [FA2]-[FA5] (aby uzyskać więcej informacji, należy skorzystać z instrukcji obsługi).

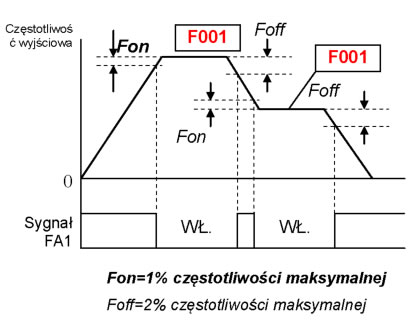

Wyjście osiągnięcia częstotliwości [FA1] wykorzystuje standardową częstotliwość wyjściową (parametr F001) jako wartość progową dla przełączania. Na rysunku po prawej stronie sygnał osiągnięcia częstotliwości [FA1] jest WŁĄCZANY wówczas, gdy częstotliwość wyjściowa osiągnie wartość niższą o Fon Hz lub wyższą o Fon Hz od docelowej stałej częstotliwości, gdzie Fon to 1% ustawionej częstotliwości maksymalnej, a Foff to 2% ustawionej częstotliwości maksymalnej. Zapewnia to histerezę, która zapobiega wahaniom sygnału wyjściowego w pobliżu wartości progowej. Efekt histerezy powoduje WŁĄCZENIE sygnału wyjściowego nieco wcześniej niż prędkość osiągnie wartość progową. Następnie punkt WYŁĄCZENIA jest nieznacznie opóźniany. Należy pamiętać o niskim poziomie sygnału z powodu wyjścia otwartego kolektora.
|
Kod opcji |
Symbol zacisku |
Nazwa funkcji | Stan | Opis |
| 01 | FA1 | Osiągnięcie częstotliwości typu 1 — stała prędkość | WŁ. | Gdy wyjściowy sygnał dla silnika nakazuje utrzymanie stałej częstotliwości |
| WYŁ. | Gdy sygnał wyjściowy dla silnika jest WYŁĄCZONY albo trwa zwiększanie lub zmniejszanie prędkości | |||
| Zacisk do przypisania | 11, AL0-AL2 | Wymagane ustawienia 1 (brak) | ||
|
Uwagi: • W większości zastosowań wymagane będzie użycie jednego typu wyjść nadejścia częstotliwości (patrz przykłady). Można jednak przypisać oba zaciski wyjściowe do funkcji wyjścia [FA1] i [FA2]. |
||||
Sygnał alarmu
Sygnał alarmu falownika jest aktywny wówczas, gdy wystąpi awaria i przełączenie do trybu błędu. Po zresetowaniu awarii sygnał alarmu jest wyłączany.
Należy odróżnić sygnału alarmu AL od styków przekaźnika alarmu [AL0], [AL1] i [AL2]. Sygnał AL to funkcja logiczna, którą można przypisać do zacisków wyjściowych otwartego kolektora [11] lub wyjść przekaźnikowych.
Najczęstszym (i domyślnym) zastosowaniem przekaźnika jest AL, stąd oznaczenie jego zacisków. Wyjście otwartego kolektora (zacisk [11]) należy użyć dla interfejsu sygnałów układu logicznego zasilanego prądem o niskim natężeniu lub dla zasilania małego przekaźnika (maksymalnie 50 mA). Wyjścia przekaźnikowego należy użyć do komunikacji z urządzeniami zasilanymi prądem o wyższym napięciu i natężeniu (co najmniej 10 mA).
| Kod opcji | Symbol zacisku | Nazwa funkcji | Stan | Opis |
| 05 | AL | Sygnał alarmu | WŁ. | gdy wystąpił sygnał alarmu i nie został skasowany |
| WYŁ. | gdy nie wystąpił alarm od ostatniego skasowania alarmów | |||
| Zacisk do przypisania | 11, AL0-AL2 | Wymagane ustawienia C031, C032, C036 | ||
|
Uwagi: • Domyślnie przekaźnik jest skonfigurowany jako rozwierny (C036=01). Poniżej zamieszczono szczegółowe informacje. • W domyślnej konfiguracji przekaźnika, utrata mocy przez falownik powoduje WŁĄCZENIE wyjściowego sygnału alarmowego. Sygnał alarmowy pozostaje WŁĄCZONY tak długo, jak zewnętrzny obwód sterowania jest zasilany. • Po ustawieniu wyjścia przekaźnikowego jako rozwiernego, przed zamknięciem styku wystąpi opóźnienie poniżej 2 sekund po włączeniu zasilania. • Zacisk [11] to wyjścia z otwartym kolektorem, dlatego specyfikacje elektryczne [AL] różnią się od zacisków wyjść stykowych [AL0], [AL1], [AL2]. • Wyjście tego sygnału ma czas opóźnienia z wyjścia alarmu awarii. |
||||
Wyjście przekaźnika alarmu można skonfigurować na dwa główne sposoby:
• Alarm błędu/utraty zasilania — Przekaźnik alarmowy jest domyślnie skonfigurowany jako rozwierny (C036=01), jak poniżej (po lewej stronie). Zewnętrzny obwód alarmowy, który wykrywa uszkodzone okablowanie, także jako alarm jest podłączony do zacisków [AL0] i [AL1]. Po włączeniu zasilania i krótkim opóźnieniu (< 2 sekundy) następuje włączenie zasilenia przekaźnika, a obwód alarmowy jest WYŁĄCZANY. Następnie zdarzenie błędu falownika lub utrata zasilania falownika spowoduje odłączenie zasilania przekaźnika i otwarcie obwodu alarmowego.
• Alarm błędu — Alternatywnie można skonfigurować przekaźnik jako zwierny (C036=00; zob. poniżej po prawej). Zewnętrzny obwód alarmowy, który wykrywa uszkodzone okablowanie, także jako alarm jest podłączony do zacisku [AL0] i [AL2]. Po włączeniu zasilania przekaźnik jest zasilany tylko po wystąpieniu zdarzenia błędu falownika, co spowoduje otwarcie obwodu alarmowego. Jednak w tej konfiguracji utrata mocy przez falownik nie powoduje otwarcia obwodu alarmowego.
Należy użyć konfiguracji przekaźnika odpowiedniej dla używanego systemu. Należy pamiętać, że dla przedstawionych obwodów zewnętrznych przyjęto założenie: obwód zamknięty = brak stanu alarmu (aby uszkodzenie przewodu także powodowało włączenie alarmu). Jednak w niektórych systemach może być wymagany stan: obwód zamknięty = stan alarmu. W takim przypadku należy użyć zacisku [AL1] lub [AL2] odwrotnie względem pokazanych na rysunku.
